Diagrama de Ligação Biometria na inBio - FR 1200

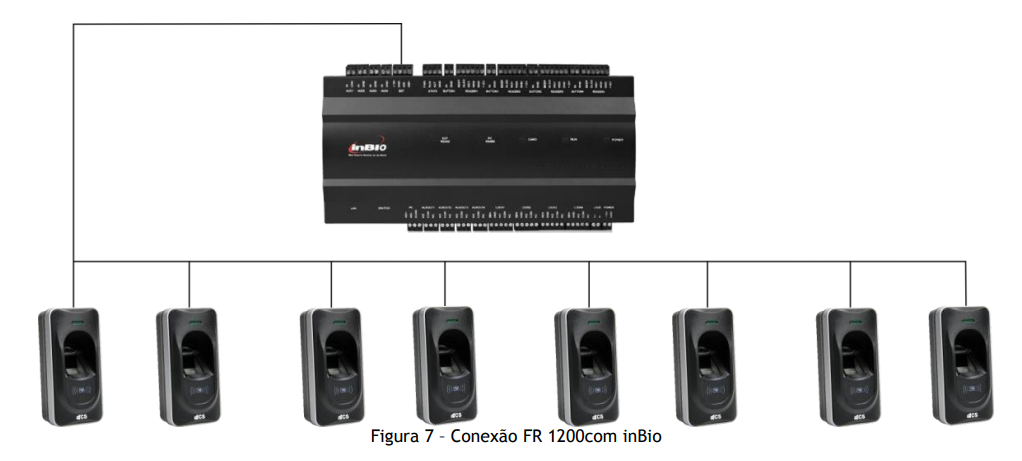

Configurando Entrada e Saída através da Chave Dip para conectar 8 peças do FR1200 em uma inBio, faça a conexão em paralelo, conforme
ilustra a figura a seguir.
Configurando Entrada e Saída através da Chave Dip
A chave Dip é configurada como código binário e um resistor de fim de linha. As chaves de 1
até 4 são usadas para ajustar o endereço RS485 do dispositivo. A chave de número 5 (cinco) é
inativa.
A chave de número 6 (seis) é utilizada para ajustar o resistor de fim de linha. Se esta chave
for ligada (ON), este é adicionado uma resistência de 120 ohms entre os terminais 485+ e 485-.

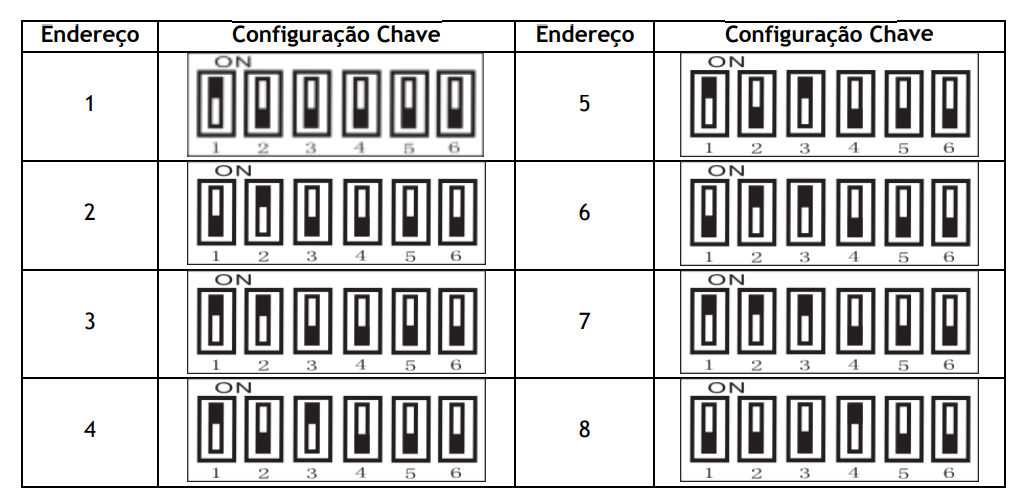

A configuração de endereço pelas chaves Dip são exibidas na tabela abaixo.
Endereços 1 e 2 -> Entrada / Saída da primeira porta
Endereços 3 e 4 -> Entrada / Saída da segunda porta
Endereços 5 e 6 -> Entrada / Saída da terceira porta
Endereços 7 e 8 -> Entrada / Saída da quarta porta
